Měřaduino

Mám chatičku, kde je v létě horko a v zimě zima. Ale nevím jak moc. A mám Arduina, která zahálí. Takže plán je jasný - koupím hrst senzorů DS18B20, připojím na nějaké Arduino, přihodím SD kartu, RTC a nechám si to změřit.

Teda původně jsem myslel jen jeden senzor, ale pak mě napadlo, že možná v té chatičce se ta teplota uvnitř bude lišit u podlahy a u stropu, u vchodu, v podkroví a hluboko ve sklepě, a tak vůbec a když to bude víc těch senzorů, tak už je celkem jedno kolik, tak proč neměřit všechno, co mě zajímá?

Kvůli propojení mezi sklepem a vrškem dám Arduina dvě a taky vytáhnu nějaký senzor ven, pro porovnávání.

Aktuální SW je uložen tady Meraduino_I.tar.gz

HW

Takže zatím to vypadá na takovouto síť senzorů:

• 1 jeden nepromokavý z venku, ideálně něčím vystrčený kus od zdi a zabezpečený proti cloumání větrem (asi pár prkýnek na zeď) - připojený dírou od klimatizace k A "vršku"
• 1 obyčejný pod střechu na verandičku

• A síť ("vršek - obývák")

  • 1 u Arduina (ve výši sedící hlavy u stolu u okýnka)
  • 1 na stropě u kamen (v rohu, v horké kapse)
  • 1 na stropě u schodů (pod trámem, ať bere proudící vzduch)
  • 1 u dvojplošníku na zemi
  • 1 u stolu na zemi
  • 1 u kamen na zemi
  • 1 ve skřínce na vodovodní trubce
  • 1 nad baterií u hrníčků
  • = 8

• A síť ("vršek půda")

  • 1 pod krovem uprostřed
  • 1 u hlav na noze nočního stolku
  • 1 na zemi nad schody - mimo "teplý proud"
  • 1 nad schody v rohu kde není podlaha
  • = 4

• B síť ("spodek")

  • 1 u vodovodu na zdi vzadu
  • 1 u nádržky záchodu
  • 1 u "rozvodu vody" svislé trubky x vodorovně k bojleru
  • 2 vzadu (podlaha, strop)
  • 2 uprostřed u nedveří (podlaha, strop)
  • 2 vpředu u vchodových dveří (podlaha, strop)
  • 1 u Arduina pokud to nebude jeden viz výše
  • = 10

• 2x fotorezistor pro střídání dne a noci (a pro přítomnost - svícení lampou)
• 2x SD karta pro logování
• 2x RTC pro datum a čas

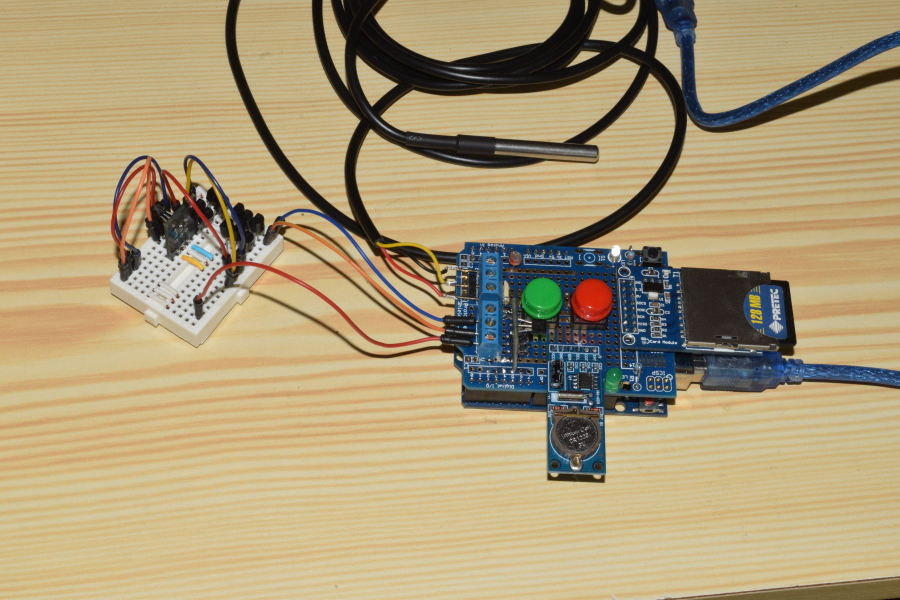

• 4x tlačítko (2 červená, 2 zelená), 4xLED s odporem

Taky je naprosto nutné velké červené tlačítko, které, když se zmáčkne, tak počká na ukončení aktuální operace (možná udělá zvláštní čtecí cyklus a zapíše poznámku na kartu), "odpojí SD kartu" (teda ona se vlastně odpojuje po uzavření každého souboru, ale prostě počká na dokončení zápisu), rozsvítí velkou červenou LED (a zablokuje všechny operace) , (a teď jde SD kartu vytáhnout a v počítači přečíst, zazálohovat, promazat, cokoli a zase vrátit), a potom vrátit kartu zpět, stisknout tlačítko (provede se nový "bootovací" zápis ) a měření budou pokračovat.

A asi ještě jedno tlačítko a zelená LED, které ji jen přepne tam / zpět a význam je, jestli tam jsme, nebo ne a projeví se to značkou v logu + / - hned za datem

Měření

Měřit bude asi stačit 1x za hodinu,

Senzory berou něco jako 1.5 mA každý, ve srovnání s 55 mA na Arduino a ztrátami nabíječce to asi nemá cenu řešit. Zkusil jsem jich 14 "klasicky" na breadboardu a všechno chodilo, přepojil jsem to na "parasitic" a nechodilo nic - takže pojedu na jistotu.

Senzory mají 8byte adresy - při startu se oskenují, spárují se souborem /SENZORY.TXT, případně se tam dopíšou nové, ze souboru se vezmou názvy a vypíšou se do logu /MERrrmmA.LOG nebo /MERrrmmB.LOG (rr rok (23), mm měsíc (09)) a místo indexu musím ty senzory zpracovávat podle adres (jinak, když nějaký vypadne, tak se ostatní posunou na jeho místo a pak v tom bude bordel) (a kašlu na to, jestli s tím bude mít Arduino jednou za hodinu víc počítání a pár ms navíc).

Boot se zapisuje do logu /BOOT.LOG.

Bude mě zajímat:

• když tam nikdo není

  • průměr za A/B/vnějšek

  • odchylky od průměru

    • jsou pořád asi tak stejné, nebo něco lítá výrazně víc?
    • pro podobné senzory - dávají podobné hodnoty, nebo se liší?

  • zamrzání:

    • zamrzá něco výrazně dřív?
    • jsou nějaké nezámrzné?

    • kolik dní v roce je něco/všechno zamrzlé?

      • je běžné, že něco zamrzne jen přez noc a přez den rozmrzne?

  • jak moc to lítá v rámci jednoho dne?

  • jak moc se liší denní průměry po sobě?

    • a jak moc se liší odchylky od průměru v průběhu času?

• když tam někdo je

  • jak moc se to liší od neobsazených dnů, pokud se netopí?

    • zadýchýní, větrání, vaření, ...

  • co udělá zatopení?

    • jak se přesouvá teplý vzduch, jak rovnoměrně se oteplí v pokoji, na půdě?
    • hřeje to na půdě sáláním z podlahy, nebo větráním?
